QUADRO CLIP Clipcalculator
Bereken het geschatte aantal clips voor verborgen installatie van planken. De calculator houdt rekening met de rangschikking van planken en balken, en in het overgedragen project ook met frontaansluitingen.
Hier beginnen?
Voer basisafmetingen in. Na de overdracht van de balkencalculator houden we ook rekening met de daadwerkelijke plaatindeling en stootvoegen.
Systeeminstellingen
QUADRO CLIP creëert een opening van 9 mm tussen de plank en de draagbalk. QUADRO TAPE is 77 mm breed en 20 m lang op rol. Voor aluminium of WPC-balken wordt de tape niet meegerekend in de berekening.
De clip creëert een basisopening van 4 mm en een afstand van 9 mm tot de draagbalk. Clipschroeven maken deel uit van het complete pakket.
Bereken de zichtbare schroefbevestigingIndicatief overzicht
| Materiaal | Nodig | Te koop |
|---|
Sockets en kussentjes voor terrasbalken
In de volgende stap berekent u de hoogte van het lagensysteem en het geschatte aantal verstelbare terrasdragers of rubberen kussentjes voor de balken. Plaat-, draagbalk- en montagegegevens worden automatisch overgedragen.
Ga naar terrasdragers en ringen →Producten voor uw berekening
Het aantal pakketten is een schatting.
Waar komt het nummer vandaan?
Het diagram toont het principe: de rijen planken snijden de lijnen van de balken. Vertegenwoordigt maximaal 6 rijen en 6 lijnen; de berekening gebruikt alle opgegeven rijen en lijnen.
Hoeveel QUADRO CLIP-clips heb ik nodig?
Het verbruik is afhankelijk van het aantal rijen planken en balkenlijnen. Stootverbindingen kunnen extra bevestigingspunten creëren, dus het is nauwkeuriger om te berekenen op basis van het ontwerp van de planken en balken. Het resultaat wordt afgerond op verpakkingen van 200 clips. Het complete pakket bevat ook schroeven voor planken en voor geselecteerde houten of aluminium balken.
Wanneer is het systeem geschikt?

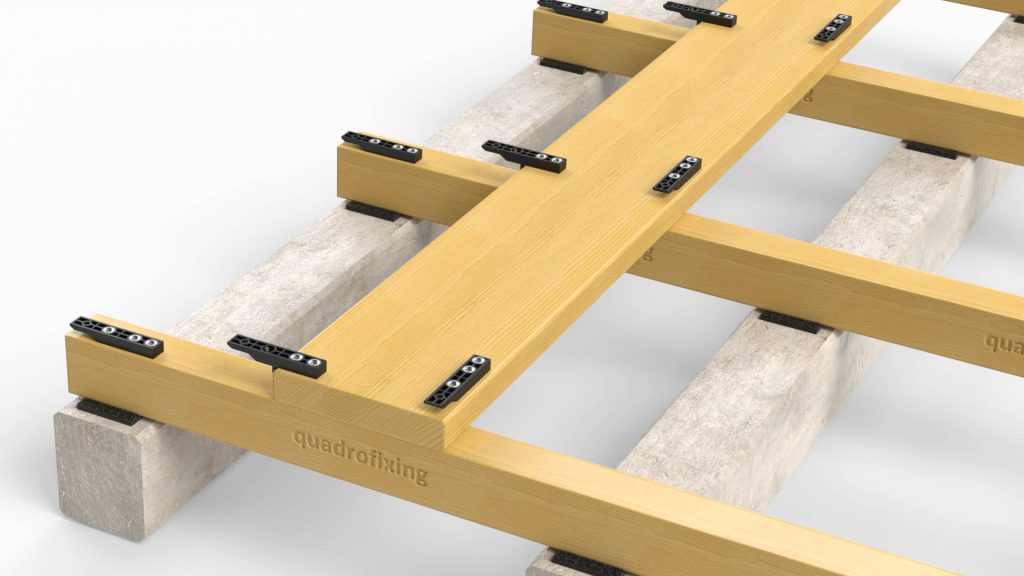

QUADRO CLIP creëert een opening van 4 mm tussen de planken en een opening van 9 mm vanaf de draagbalk (QFX Europe specificaties van de fabrikant). Geschikt voor geselecteerde houten terrasplanken, vooral die welke maatvast zijn; We raden het niet aan voor WPC. Voor hardwerkende soorten zoals cumaru, massaranduba en sprinkhaan raden wij verborgen installatie met dit systeem af. Als u een tussenruimte van 5, 6 of 7 mm nodig heeft, gebruik dan bij de montage Expansieafstand Hapax Afstandsstuk. Deze clip laat geen opening kleiner dan 4 mm toe.
De eerste en laatste rij samenstellen
De buitenste rijen vereisen mogelijk een andere montage dan de rest. Controleer daarom de details van de begin-, eind- en eindaansluitingen voordat u bestelt. Die van ons zal helpen QUADRO CLIP montage-instructies.
